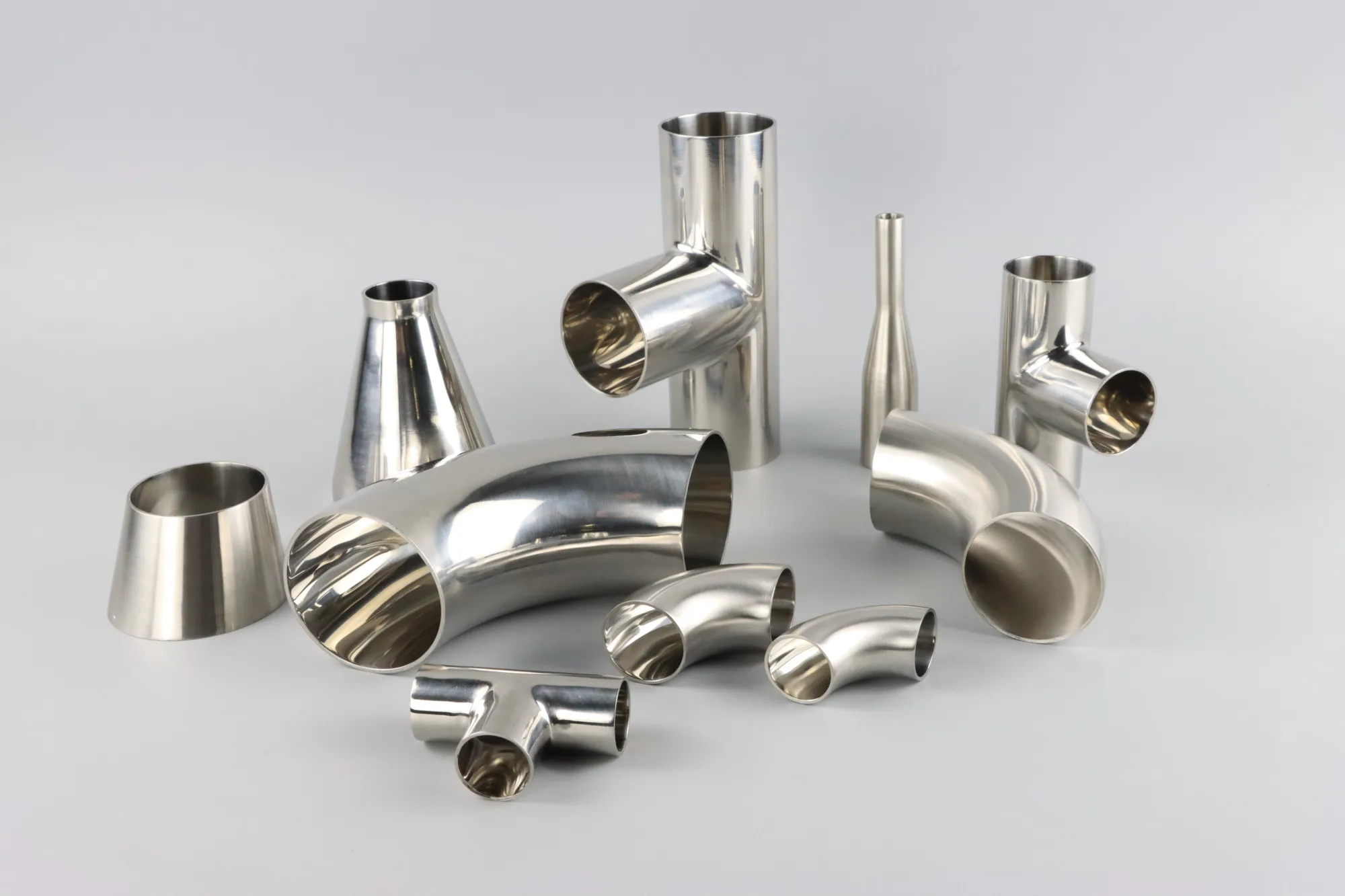

Accesorios sanitarios BPE y 3A: ¿cuál es la diferencia?

Accesorios sanitarios BPE y 3A: ¿cuál es la diferencia?

Un tema que hemos tratado mucho en el pasado son los accesorios sanitarios, tanto BPE como 3A, pero sigue surgiendo con frecuencia en las conversaciones con nuestros clientes. Quienes no están muy familiarizados con el sector pueden tener dificultades para distinguir entre los accesorios sanitarios estándar o 3A y los accesorios BPE. En este artículo cubriremos las similitudes y diferencias entre ambos tipos de accesorios, con la esperanza de aclarar un malentendido común.

Para empezar, ¿en qué se parecen? Tanto los accesorios BPE como los 3A se consideran sanitarios. Ambos se miden igual que el tubo sanitario: por el diámetro exterior (OD). Ya hemos hablado de esto anteriormente. Esto significa que se podrían soldar ambos tipos de accesorios entre sí. Las dimensiones Tri-Clamp también son exactamente iguales, lo que implica que, ya sea que busque accesorios 3A o BPE, es igual de fácil confundir los de 1" o 1.5". Algunos accesorios incluso comparten las mismas dimensiones generales. Por ejemplo, las férulas cortas para soldar 14WMP y BPE S14WMP tienen la misma longitud total (OAL).

Ahí es donde terminan las similitudes; el resto de este artículo destacará algunas de las diferencias entre ambos.

Los accesorios 3A tienen su origen en la industria láctea. Están marcados con el símbolo 3A, lo que indica a los clientes que estos accesorios están diseñados específicamente para aplicaciones lácteas. A medida que la industria evolucionó, un subgrupo de ASME, conocido como BPE, desarrolló sus propias normas para accesorios. Estos accesorios necesitaban tangentes extendidas para acomodar los cabezales de soldadura orbital utilizados ampliamente en los procedimientos de soldadura autógena empleados en la unión de accesorios farmacéuticos. Las dimensiones y requisitos de los accesorios BPE están definidos en la norma ASME BPE. Los accesorios BPE están diseñados específicamente para ser completamente drenables cuando se instalan correctamente.

Otra diferencia importante es la disponibilidad de materiales. Los accesorios 3A se ofrecen comúnmente tanto en acero inoxidable 304 como en 316. Los accesorios BPE se ofrecen exclusivamente en 316L SS. Lo siguiente que destaca son los tipos de extremos. ¿Ha visto alguna vez accesorios BPE con conexión I-line? La respuesta es no. Los accesorios BPE están disponibles exclusivamente con extremos para soldadura a tope y Tri-Clamp higiénicos. No encontrará conexiones I-line, John Perry o Q-line en los estilos de accesorios BPE.

Ahora hablemos del acabado superficial. Tanto los accesorios 3A como los BPE tienen lo que consideramos un acabado superficial «sanitario». Los acabados sanitarios generalmente se consideran cualquier acabado de 32 Ra o mejor. Los accesorios 3A cumplen esta especificación y a menudo la superan. Sin embargo, los accesorios BPE vienen en varias opciones adicionales. El acabado BPE «estándar» es el #3 PC o SFF1. El acabado #3 tiene un pulido mecánico interior de 20 Ra y un exterior sin pulir. Algunas líneas de accesorios BPE, como Maxpure de VNE, incluso presentan un pulido ligero en el exterior de sus accesorios PC y PD (que generalmente van aislados). El acabado BPE más común es el #7 o PL. Este tiene un acabado mecánico interior de 20 Ra y un exterior pulido de 32 Ra. Estos son los accesorios que verá en un skid de proceso farmacéutico sin aislamiento. Después de los acabados PL y PC, llegamos a los acabados electropulidos: PL y PM. Estos acabados presentan un interior de 15 Ra con EP y un exterior pulido o sin pulir. Estas opciones adicionales de acabado son la principal razón por la que los accesorios BPE suelen ser más caros que los 3A.

Otra diferencia que notará entre los accesorios 3A y BPE es la disponibilidad de certificados de trazabilidad de lote y material. En los accesorios 3A de 304, ni siquiera es posible obtener certificados de colada, y en los de 316 tampoco están siempre disponibles. Los accesorios BPE, en cambio, casi nunca se envían sin ellos. Los accesorios MaxPure de VNE incluso incluyen un código QR en el empaque que permite a un smartphone recuperar el MTR casi instantáneamente. La trazabilidad y verificación del material son absolutamente críticas en el mundo de los procesos farmacéuticos.

Así que ahí lo tiene: solo algunas de las similitudes y diferencias entre los accesorios BPE y 3A. Si desea saber más sobre
