Quels sont les modes de raccordement courants des clapets anti-retour sanitaires ?

La fonction principale d'un clapet anti-retour sanitaire (également appelé clapet de non-retour) est d'empêcher le reflux des fluides et de protéger les équipements en amont (tels que les pompes et

les cuves de dosage) contre toute contamination par reflux. Dans les industries agroalimentaire, laitière et pharmaceutique, la conception de son mode de raccordement respecte également les principes fondamentaux : absence de zones mortes

, démontage aisé et nettoyage facile.

Il existe quatre modes de raccordement courants, chacun ayant ses spécificités et convenant à différents emplacements d'installation et exigences de procédé :

1. Type à raccord rapide par collier (Tri-Clamp)

C'est le mode de raccordement le plus répandu et le plus flexible en tuyauterie sanitaire, et le premier choix de la plupart des usines.

Caractéristiques structurelles : Le corps de vanne comporte des ferrules aux deux extrémités, reliées à la tuyauterie par des colliers, des joints et des écrous.

Avantages :

Démontage et maintenance extrêmement rapides : le démontage est possible sans outils spéciaux, ce qui facilite les contrôles réguliers de l'étanchéité du clapet,

le nettoyage interne ou le remplacement des ressorts/joints internes.

Grande flexibilité : la position d'installation peut être ajustée à tout moment, idéal pour les tuyauteries nécessitant des démontages et nettoyages fréquents.

Inconvénients :

Les joints sont des consommables et doivent être remplacés régulièrement en cas d'exposition prolongée à haute température.

Scénarios d'application : la plupart des tuyauteries de production courante, en particulier les interfaces nécessitant des démontages et nettoyages fréquents (comme les entrées et sorties).

2. Type soudé

C'est le mode de raccordement offrant le plus haut niveau d'hygiène et la plus grande permanence, adapté aux applications exigeant une stérilité maximale.

Caractéristiques structurelles : Le corps de vanne est directement soudé bout à bout à la tuyauterie aux deux extrémités.

Avantages :

Étanchéité absolue : pas de joints ni d'interstices filetés, éliminant totalement les points de fuite et les risques de prolifération microbienne.

Propreté maximale : la paroi interne est parfaitement lisse, sans risque de résidus.

Inconvénients :

Maintenance difficile : si les composants internes (clapet ou ressorts) sont endommagés, la vanne doit être découpée de la tuyauterie pour

remplacement ou réparation.

Exigences d'installation élevées : nécessite des soudeurs TIG professionnels pour le soudage et la passivation.

Scénarios d'application : lignes de remplissage aseptique, systèmes d'eau ultra-pure et tuyauteries fixes permanentes.

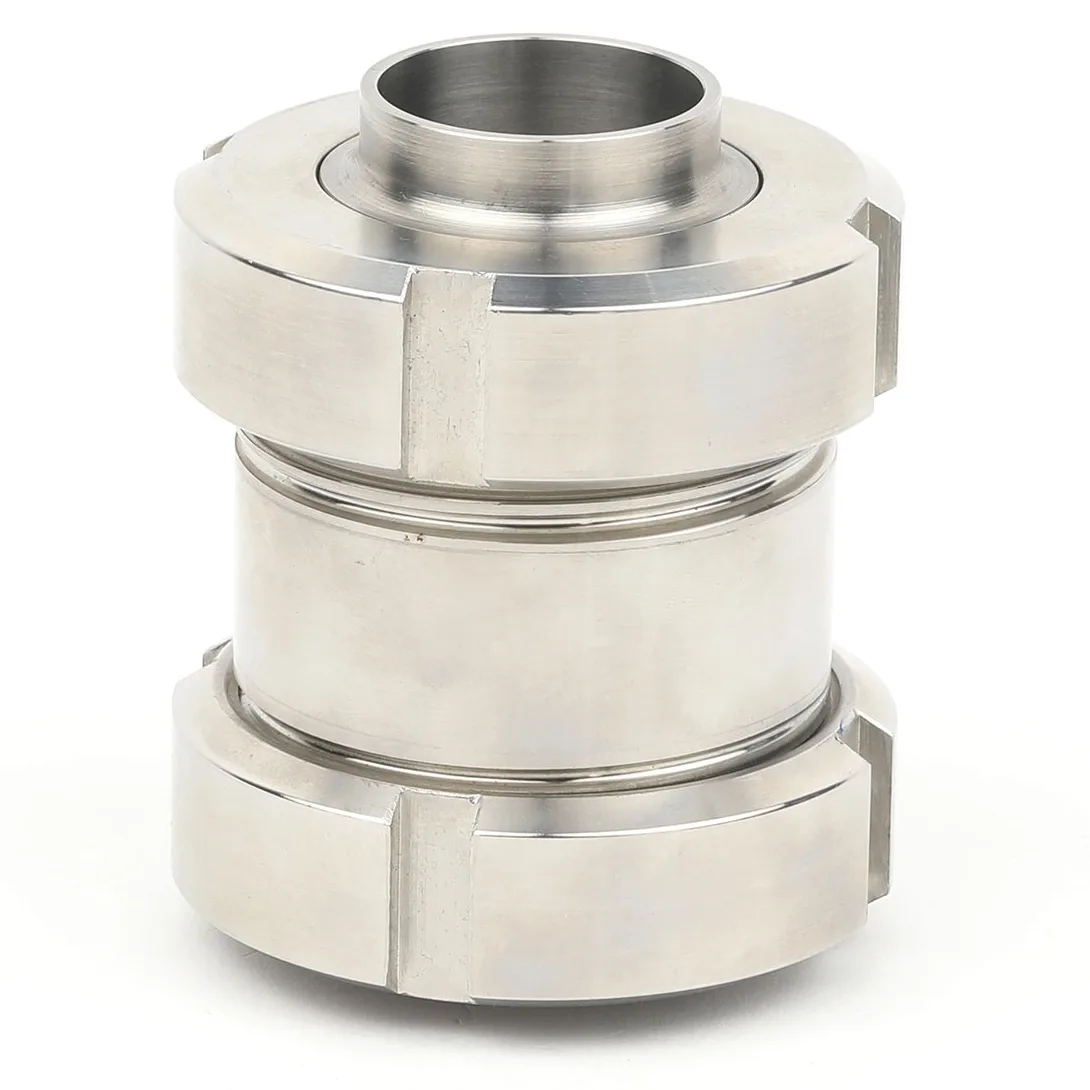

3. Type fileté (Union)

Ce mode de raccordement est relativement rare dans les applications sanitaires, mais se rencontre encore sur les petits diamètres ou certains raccordements d'équipements spécifiques.

Caractéristiques structurelles : Le corps de vanne comporte des filetages internes ou externes aux deux extrémités, serrés sur les raccords filetés de la tuyauterie.

Du ruban téflon ou un produit d'étanchéité est généralement utilisé pour combler les interstices des filetages.

Avantages :

Installation facile : pas besoin de soudure ni de colliers, il suffit de serrer.

Faible coût : coûts d'usinage relativement bas.

Inconvénients :

Présence de zones mortes sanitaires : les interstices des filetages sont difficiles à nettoyer en profondeur et retiennent facilement les salissures et les bactéries.

Non recommandé pour les zones aseptiques : les raccordements filetés ne sont généralement pas autorisés pour les tuyauteries de procédé en contact direct avec

les produits finis lors des audits d'hygiène stricts.

Scénarios d'application : interfaces d'instrumentation, points de prélèvement, évents ou tuyauteries auxiliaires sans contact avec les aliments.

4. Type à brides

Une option pour les applications de grand diamètre ou haute pression, mais moins courante que les trois types précédents en tuyauterie sanitaire de petit diamètre.

Caractéristiques structurelles : Le corps de vanne comporte des brides aux deux extrémités, reliées à la bride de tuyauterie par des boulons et des joints.

Avantages :

Haute résistance : adapté aux grands diamètres (par ex. DN150 et plus) ou aux applications haute pression.

Démontage facile : peut être entièrement retiré en dévissant les boulons.

Inconvénients :

Encombrant : occupe beaucoup d'espace et coûte cher.

Zones mortes potentielles : des interstices peuvent se former si le joint n'est pas correctement installé.

Scénarios d'application : entrées et sorties de grandes cuves de stockage, interfaces de pompes ou d'équipements raccordés par brides

Résumé et recommandations de sélection
