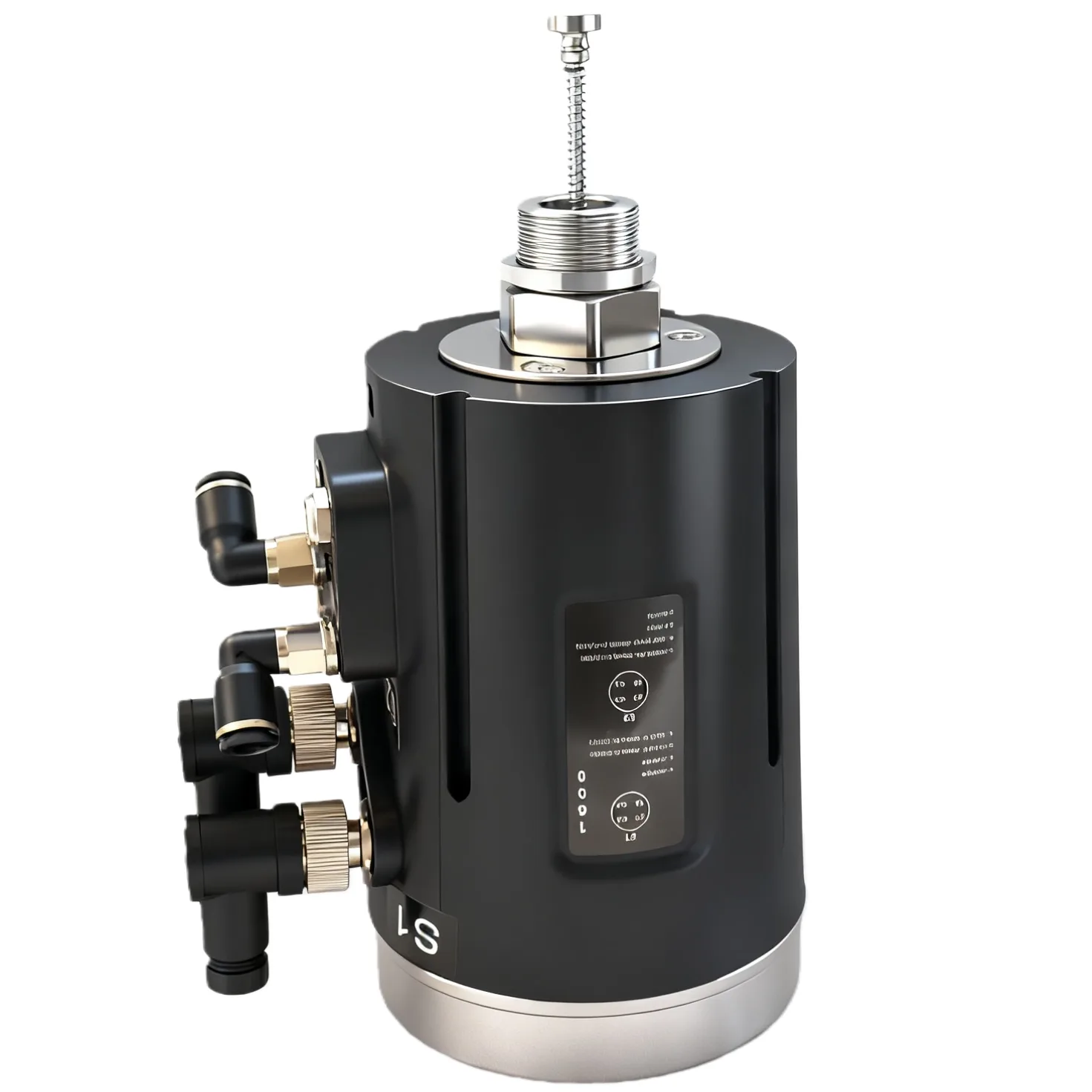

Como selecionar um atuador pneumático para controle de válvulas sanitárias em aço inoxidável

Selecionar um atuador pneumático para uma válvula sanitária em aço inoxidável é um processo de decisão multidimensional que requer consideração abrangente

de fatores essenciais como ambiente operacional, requisitos de controle, torque da válvula e normas sanitárias.

Quatro questões essenciais a esclarecer durante a seleção:

Qual fluido? Definir as características do fluido determina o material da válvula e o tipo de vedações.

Como controlar? Determinar se é uma simples abertura/fechamento ou se requer controle preciso de vazão (tipo modulante).

Requisitos de segurança? Em caso de falha (ex.: interrupção de ar), a válvula deve ficar «aberta», «fechada» ou «na posição atual»?

Qual torque? Forneça o modelo da válvula, diâmetro e pressão de operação para calcular o torque necessário.

Método de seleção em quatro etapas: Das condições operacionais ao atuador

Etapa 1: Esclarecer condições operacionais e ambiente: Estabelecendo a base para a seleção

Esta é a base de toda seleção. Os parâmetros-chave incluem:

Tipo de fluido: É corrosivo, alta temperatura/alta pressão ou alta viscosidade?

Grau sanitário: Indústrias alimentícia e farmacêutica devem cumprir normas FDA, GMP, entre outras.

Ambiente de instalação: É um ambiente externo úmido, sujeito a névoa salina, ou uma planta química com riscos de explosão?

Etapa 2: Determinar o método de controle: A «alma» do atuador

Selecione o tipo de atuador com base na lógica de controle desejada e nos requisitos de segurança em falha.

Atuador de dupla ação: Realiza abertura e fechamento fornecendo ar alternadamente em ambos os lados do cilindro. Adequado para sistemas que exigem

operação confiável e sensíveis a custo.

Atuador de simples ação: Um lado é câmara de ar, o outro é mola. Em emergências (como falha no suprimento de ar), a mola retorna automaticamente,

levando a válvula a uma posição segura predefinida (aberta ou fechada). É a escolha preferida para sistemas com segurança em falha.

Controle modulante: Requer instalação de posicionador eletropneumático para receber sinal de controle padrão 4-20mA, controlando com precisão a

abertura da válvula para regular vazão e pressão.

Etapa 3: Cálculo e comparação de torque: Garantindo compatibilidade de potência

Esta é a etapa técnica mais crítica no processo de seleção. Torque excessivo gera desperdício, enquanto torque insuficiente impede a válvula de

abrir e fechar corretamente.

Obter torque da válvula (T₀): Primeiro, obtenha o torque máximo de abertura e fechamento necessário junto ao fornecedor da válvula.

Calcular o torque necessário (T): Multiplique o torque da válvula T₀ por um fator de segurança K. O fator de segurança K é tipicamente selecionado entre 1,2 e 1,8.

Para condições operacionais normais (fluido limpo, baixa pressão, baixa frequência), 1,2 é adequado.

Para condições operacionais severas (alta/baixa temperatura, alta pressão, alta frequência, impurezas, cristalização/incrustação), deve-se usar 1,8 ou

superior.

Verificar a pressão da fonte de ar: Consulte a curva de torque de saída do atuador na pressão real da fonte de ar no local do projeto (ex.: 0,4-0,6 MPa),

garantindo que o torque de saída nessa pressão seja maior que o torque necessário calculado T.

Etapa 4: Configuração de acessórios: De autônomo a inteligente

Os acessórios aprimoram as funções de controle, monitoramento e proteção.

Válvula solenoide: Controla o estado liga/desliga do circuito de ar e é um componente essencial do controle automatizado.

Chave fim de curso: Fornece feedback remoto do estado «aberto» ou «fechado» da válvula.

Unidade de tratamento de ar (FRL): Inclui filtro, válvula redutora de pressão e lubrificador para garantir ar limpo e pressão estável.

Posicionador eletropneumático: Como mencionado acima, usado para ajuste e controle precisos.

Volante manual: Permite operação manual da válvula durante quedas de energia ou manutenção.

Considerações específicas para aplicações sanitárias:

Ambientes sanitários têm requisitos mais elevados, exigindo atenção adicional durante a seleção:

Certificação de material: Assegure que o atuador ou as partes da válvula em contato com o fluido sejam de aço inoxidável 316L, e forneça relatório de

ensaio de material.

Tratamento de superfície: A superfície interna da válvula normalmente requer polimento espelhado ou eletropolimento para evitar acúmulo de resíduos e

crescimento bacteriano.

Vedações: As vedações da tubulação devem ser de materiais de grau alimentício ou farmacêutico, como EPDM, PTFE e silicone.

Problemas comuns e precauções: Durante a seleção e uso, os seguintes pontos também devem ser observados:

Padrões de conexão atuador-válvula: Assegure que os furos de conexão na base do atuador estejam em conformidade com a norma ISO 5211 para instalação

adequada.

Certificação à prova de explosão: Em ambientes com gases inflamáveis e explosivos, como plantas químicas e campos de petróleo e gás, devem ser

selecionados atuadores com certificação à prova de explosão ATEX ou IECEx.

Diretrizes de segurança para instalação e comissionamento:

Segurança do circuito pneumático: Recomenda-se configurar um sistema pneumático com unidade de tratamento de ar (TUF G) para garantir sua vida útil.

Segurança no comissionamento: É estritamente proibido comissionar o atuador enquanto a tubulação estiver pressurizada. Sempre feche a válvula primeiro para liberar

a pressão na tubulação e evitar operação súbita da válvula e potenciais acidentes.

Resumo:Em geral, a lógica central para selecionar corretamente atuadores pneumáticos para válvulas sanitárias em aço inoxidável pode ser resumida da seguinte forma: o

cenário de aplicação determina o material, a função determina o tipo, o torque determina o tamanho e os acessórios determinam a

inteligência.
