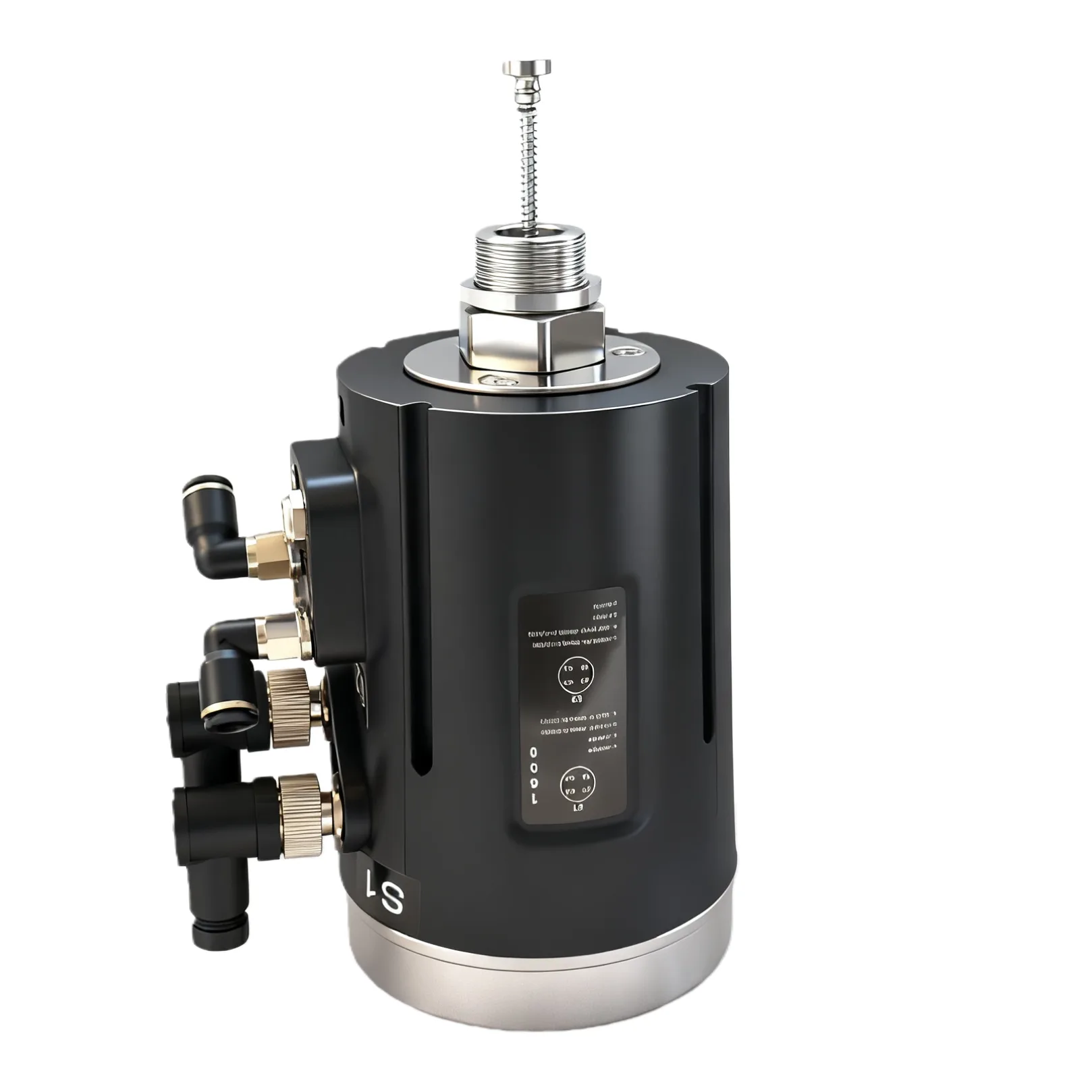

Qual é o princípio básico de funcionamento de um atuador pneumático?

O princípio básico de funcionamento de um atuador pneumático pode ser resumido da seguinte forma: utiliza a energia de pressão do ar comprimido, convertendo-a

em energia mecânica através de uma estrutura interna para acionar válvulas ou outros mecanismos, realizando movimento linear ou rotativo.

Especificamente, o seu processo de funcionamento inclui os seguintes pontos-chave:

Conversão de Energia: O núcleo é a conversão da energia de pressão do ar comprimido em energia mecânica. Quando o ar comprimido entra na

câmara de ar do atuador, gera pressão sobre o pistão ou diafragma, empurrando-o para o lado de menor pressão, acionando assim a haste,

cremalheira e outros mecanismos de transmissão para produzir força ou torque.

Tipos de Ação: Existem principalmente dois tipos.

Simples Efeito (Retorno por Mola): Contém uma mola interna. Quando o ar comprimido aciona o pistão, a mola é comprimida; quando o fornecimento de ar

é cortado ou perdido, a força da mola empurra automaticamente o pistão de volta à sua posição original. Este design permite o retorno automático a uma

posição segura predefinida (normalmente aberta ou normalmente fechada) em caso de falha no fornecimento de ar.

Duplo Efeito: Não possui mola interna. O movimento em ambas as direções é obtido fornecendo ar alternadamente para ambos os lados do cilindro. Quando o ar

entra por um lado, o pistão move-se para o lado oposto; quando o ar entra pelo lado contrário, retorna à posição original. Este tipo

oferece maior força e mantém uma posição estável, mas não pode retornar automaticamente após interrupção do fornecimento de ar.

Modos de Movimento: Dependendo do tipo de válvula, os atuadores pneumáticos produzem dois tipos de movimento.

Curso Linear: Produz movimento linear alternativo, comumente usado para acionar válvulas de sede simples, válvulas de regulação, etc. As estruturas comuns são

tipo diafragma (adequado para pequenas forças e regulação de alta precisão) e tipo pistão (adequado para grandes forças).

Curso Angular: Produz movimento rotativo de 0° a 90° (ou ângulos maiores), comumente usado para acionar válvulas de esfera, válvulas borboleta, válvulas macho, etc.

As estruturas comuns são tipo pinhão-cremalheira e tipo forquilha.

Controlo e Posicionamento: Para controlo preciso, é normalmente utilizado em conjunto com uma válvula solenoide (para controlar a abertura/fecho do ar) e um

posicionador de válvula. O posicionador recebe um sinal elétrico de 4-20mA do sistema de controlo e ajusta a entrada de ar para corresponder com precisão a abertura da válvula ao sinal de entrada, permitindo assim uma regulação proporcional contínua.

Em geral, os atuadores pneumáticos utilizam ar comprimido como fonte de energia e caracterizam-se por estrutura simples, resposta rápida, bom

desempenho à prova de explosão (sem faíscas) e elevada força/torque. Por isso, são amplamente utilizados em áreas de automação industrial como

petróleo, química e energia, onde os requisitos de proteção contra explosões e fiabilidade são elevados.
