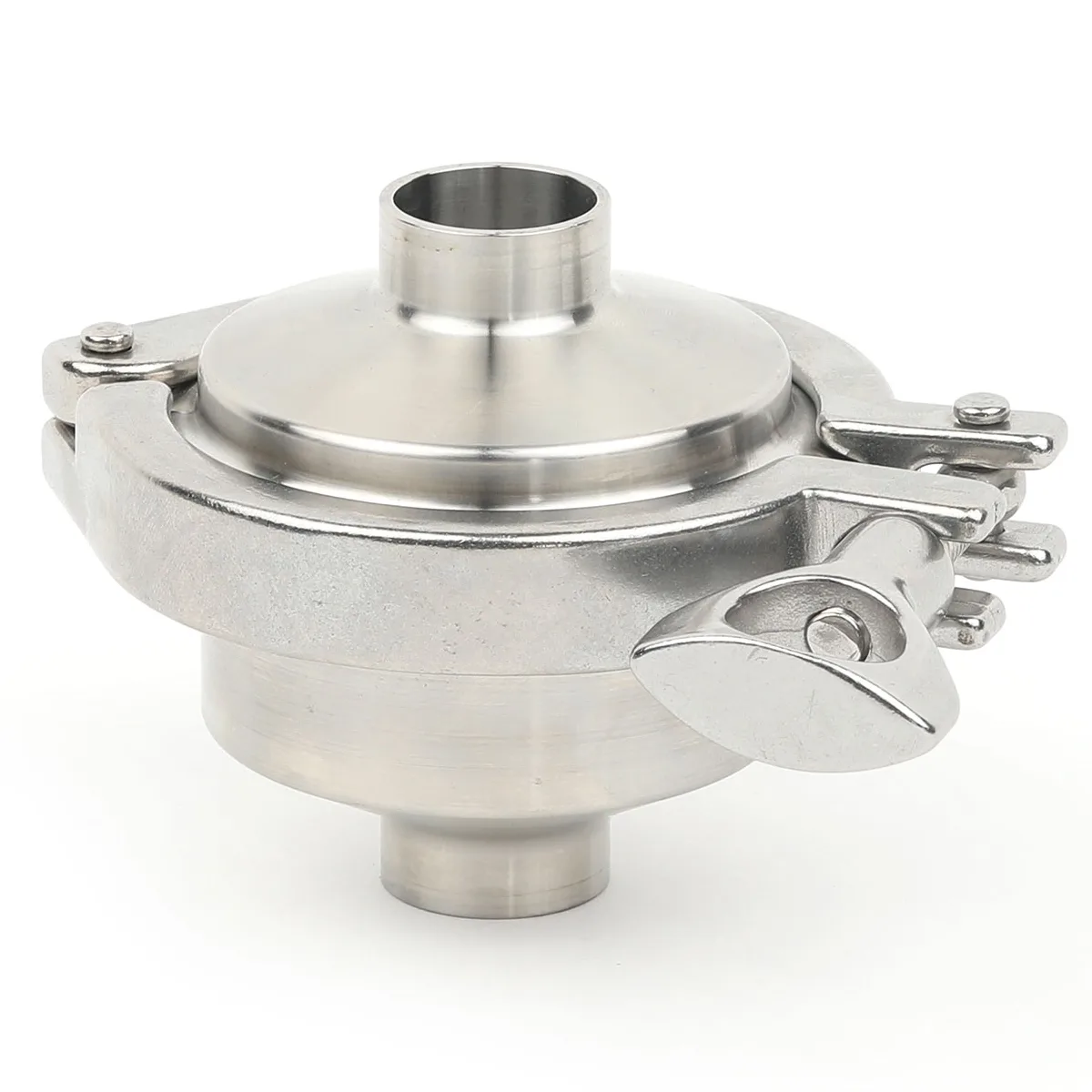

كيفية اختيار صمام عدم الرجوع الصحي المناسب من الفولاذ المقاوم للصدأ لتطبيقات الألبان

يتطلب اختيار صمامات عدم الرجوع الصحية المصنوعة من الفولاذ المقاوم للصدأ لتطبيقات الألبان عناية فائقة مقارنة بالصناعات العامة. إذ تتميز وسائط الألبان بنسبة دهون عالية و

محتوى بروتيني مرتفع، وقابلية التصاق شديدة، والحاجة إلى ظروف تعقيم صارمة؛ وقد يؤدي الاختيار غير المناسب إلى تلوث ناتج عن التدفق العكسي، أو تنظيف غير مكتمل، أو انسداد الصمام.

إليك دليل اختيار من 5 خطوات لتطبيقات منتجات الألبان:

الخطوة 1: تحديد معلمات العملية وخصائص الوسيط

يمثل هذا الأساس لاختيار الصمام، وتحديد هيكله الداخلي.

نوع الوسيط:

لزوجة منخفضة: مثل الحليب الطازج، والحليب منزوع الدسم، ومصل اللبن. تعد صمامات عدم الرجوع القياسية المحملة بنابض مناسبة بشكل عام.

لزوجة عالية/شبه صلبة: مثل الزبادي، والزبادي المخفوق، والقشطة، وخثارة الجبن. يجب اختيار هيكل بفتحة تدفق كبيرة، ومقاومة منخفضة، ونابض بقوة

ضعيفة (لتجنب إجهاد القص)، مثل تصميم الرفع أو إطار التوجيه، لمنع انسداد الوسيط أو إتلاف قرص

الصمام بسبب ضعف التدفق.

يحتوي على جزيئات: مثل زبادي الفواكه (المحتوي على قطع فاكهة). قد تتعرض صمامات عدم الرجوع القياسية للانحشار، مما يؤدي إلى فشل الإحكام. في هذه الحالة، قد يلزم النظر في استخدام صمام عدم رجوع متأرجح

أو صمام عدم رجوع كروي ذي تصميم خاص.

درجة الحرارة:

درجة الحرارة المحيطة: 4°C

البسترة: 72-85°C

تنظيف CIP: 80-95°C

تعقيم SIP: 121-140°C

تأكد من قدرة حلقات الإحكام ومواد النوابض داخل جسم الصمام على تحمل درجات الحرارة القصوى المذكورة أعلاه.

الخطوة 2: اختيار الهيكل الداخلي الصحيح

تتميز صمامات عدم الرجوع المخصصة للألبان بالهياكل الداخلية الرئيسية التالية، والتي يجب اختيارها بناءً على خصائص الوسيط:

النوع المزود بنابض/الرفع: الأكثر استخداماً. يدفع نابض داخلي من الفولاذ المقاوم للصدأ قرص الصمام للإغلاق. تشمل المزايا الاستجابة السريعة وإمكانية

التركيب بأي زاوية. مناسب لمعظم منتجات الألبان النقية منخفضة اللزوجة (مثل الحليب المبستر وحليب UHT).

النوع المتأرجح: يدور قرص الصمام ليفتح مثل الباب. تشمل المزايا مقاومة تدفق منخفضة والقدرة على تمرير جزيئات أكبر. مناسب

للوسائط التي تحتوي على جزيئات أو ذات لزوجة عالية (مثل الزبادي المعالج).

النوع الكروي: يعتمد على كرة من الفولاذ المقاوم للصدأ تتدحرج لتفتح تحت ضغط الوسيط. تشمل المزايا إحكاماً ممتازاً، لكنه يتأثر بسهولة

بالجاذبية، وعادةً ما يمكن تركيبه أفقياً فقط. مناسب لمنافذ التعبئة المعقمة الحساسة للغاية للتدفق العكسي.

الخطوة 3: تحديد المواد ودرجة الإحكام

مادة جسم الصمام: يجب اختيار الفولاذ المقاوم للصدأ 316L. إذ إن محاليل حمض النيتريك والقلويات المستخدمة عادة في تنظيف CIP لمنتجات الألبان تكون ذات

تأثير تآكلي ضئيل على 316L. يلزم توفير تقرير شهادة المواد.

مادة الإحكام: يُفضل EPDM (مطاط إيثيلين بروبيلين ديين مونومر). يتميز EPDM بمقاومته للماء الساخن، والبخار، والقلويات، مما يجعله

المعيار الذهبي لبيئات CIP/SIP في منتجات الألبان. ويجب أن يتوافق مع معايير FDA 21 CFR 177.2600.

مادة النابض: يجب أن تكون من الفولاذ المقاوم للصدأ 316 لضمان عدم تعرضه للكسر أو الصدأ تحت تأثير التنظيف المتكرر في درجات حرارة عالية والوسائط المسببة للتآكل.

صقل السطح: يجب أن تكون خشونة جميع الأسطح الملامسة للحليب Ra ≤ 0.8μm، والمثالي Ra ≤ 0.4μm. يمنع ذلك كريات الدهون و

البروتينات من الالتصاق وتكوين رواسب الحليب.

الخطوة 4: التركيز على طرق التوصيل والتركيبوصلة التثبيت السريع (Clamp): موصى بها بشدة. تُعد المكونات الداخلية لصمام عدم الرجوع (مثل النوابض، وأقراص الصمام، وحشيات الإحكام) مواد مستهلكة؛

وتتيح وصلات الـ clamp التفكيك والاستبدال السريع، مما يقلل من وقت التوقف عن العمل.

الملحومة:إذا تم استخدامها لخطوط الأنابيب الدائمة في منطقة معقمة، وكنت واثقاً تماماً من عدم تعطل المكونات الداخلية، فيمكن اختيار وصلة

ملحومة. ومع ذلك، لا يُوصى بها عموماً لأن قطع الأنابيب مكلف للغاية في حالة تلف الإحكام الداخلي.

اتجاه التركيب وقابلية التصريف:

انتبه لأسهم اتجاه التدفق الموضحة على جسم الصمام.

تأكد من إمكانية تصريف جسم الصمام بالكامل بعد التركيب دون أي تراكم للسوائل. وتتضمن بعض التصاميم منفذ تصريف عند

أدنى نقطة في جسم الصمام.

الخطوة 5: التحقق من المعايير والامتثال

تفرض صناعة الألبان عادةً متطلبات دخول صارمة. عند اختيار المعدات، تحقق من الشهادات التالية:

معيار النظافة 3-A: تُعد شهادة 3-A إلزامية تقريباً إذا تم استخدامها لمعدات الألبان المصممة وفقاً للمعايير الأمريكية أو المخصصة للتصدير.

شهادة EHEDG: شهادة التصميم الصحي للمعدات الأوروبية، والتي تضمن سهولة تنظيف الصمام.

التلميع المرآتي: معالجة الأسطح الداخلية متوافقة مع متطلبات ممارسات التصنيع الجيد (GMP).
