ما الفرق بين صمام الحجاب الحاجز والصمام الكروي؟

أولاً: نظرة عامة على المفاهيم الأساسية

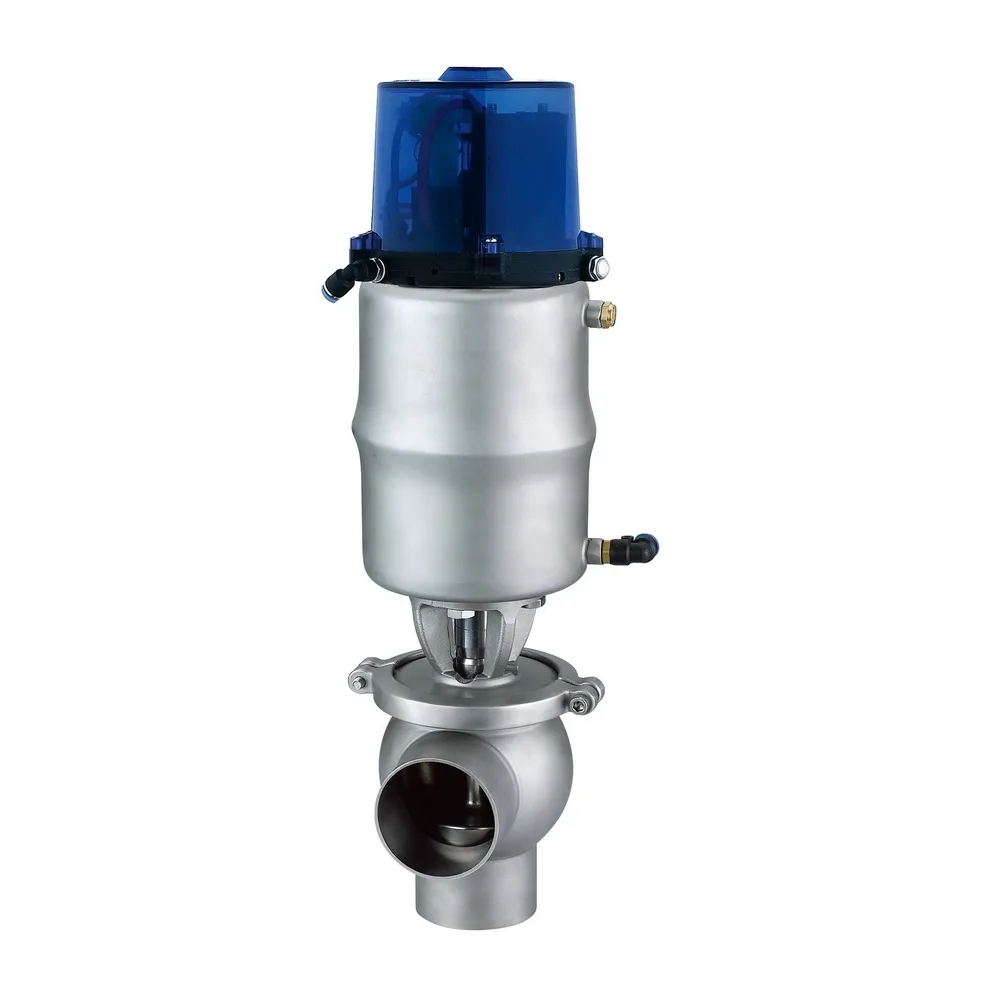

الصمام الكروي هو نوع من صمامات الرفع يتميز بتكوين مدخل ومخرج مستقيم؛ ينظم التدفق ويتحكم في الإغلاق من خلال الحركة العمودية لقرص الصمام. متوفر بتشغيل يدوي أو كهربائي أو هوائي، وهو مناسب للاستخدام في أنظمة الأنابيب النظيفة.

صمام الحجاب الحاجز هو صمام إغلاق يستخدم حجاباً حاجزاً مرناً كآلية فتح/إغلاق أساسية، مما يعزل غرفة التدفق تماماً عن مجموعة التشغيل العلوية. يتولى الإغلاق والتنظيم المحدود للتدفق؛ مسار التدفق فيه مصقول، مما يجعله متوافقاً مع عمليات التنظيف في المكان (CIP) والتعقيم في المكان (SIP).

بينما يعمل كلاهما عبر الحركة الخطية لساق الصمام، إلا أنهما يختلفان بشكل كبير من حيث الإحكام وتصميم مسار التدفق وتحمل ظروف التشغيل ومتطلبات الصيانة والملاءمة للتطبيقات النظيفة. يجب أن يستند الاختيار إلى تقييم شامل لنظام الأنابيب ووسط العملية ومتطلبات التحكم.

ثانياً. الفروقات الرئيسية في البنية ومسار التدفق

1. الإحكام والتلامس مع الوسط

في الصمام الكروي، تتلامس الساق مع الوسط وتعتمد على صندوق الحشو للإحكام؛ يؤدي تآكل الحشو إلى خطر التسرب، وقد تلوث نواتج التآكل من منطقة الإحكام الوسط.

تستخدم صمامات الحجاب الحاجز حجاباً حاجزاً لعزل الوسط تماماً عن الساق. يمنع إلغاء تصميم صندوق الحشو تسرب منطقة الساق من المصدر ويوقف الشوائب من مكونات التشغيل من تلويث المادة. ومع ذلك، فإن الحجاب الحاجز جزء قابل للتآكل؛ يسبب الضغط المتكرر المطول شيخوخته، مما يستلزم استبداله دورياً.

2. مسار التدفق ومقاومة التدفق

تتميز الصمامات الكروية بمسار تدفق متعرج على شكل حرف S يتطلب من الوسط تغيير اتجاهه مرتين؛ ينتج عن ذلك مقاومة تدفق وفقدان ضغط مرتفعين نسبياً، بالإضافة إلى ميل المادة للتراكم عند المنحنيات.

تأتي صمامات الحجاب الحاجز بنوعين: نوع العتبة والنوع المستقيم: يقدم نوع العتبة مقاومة تدفق معتدلة، بينما يوفر النوع المستقيم ممراً غير معاق مع فقدان ضغط أقل ومسار تدفق سلس وخطر منخفض لاحتباس المادة.

3. التجويف الداخلي وتوافق الوسط

تحتوي تجاويف الصمام الكروي على منحنيات متعددة ومناطق ركود التدفق؛ عند التعامل مع المواد عالية النقاء، تكون مناطق الركود هذه عرضة للنمو الميكروبي، ويتطلب التنظيف تفكيك جسم الصمام بالكامل.

تتميز صمامات الحجاب الحاجز بهيكل تجويف داخلي بسيط بدون مناطق ميتة كبيرة، مما يلبي متطلبات العملية للتنظيف والتعقيم؛ ومع ذلك، بسبب قيود مادة الحجاب الحاجز، فهي غير مناسبة للتطبيقات ذات درجات الحرارة أو الضغوط العالية جداً.

4. تكوين جسم الصمام والتشغيل

توفر الصمامات الكروية مجموعة واسعة من طرق التشغيل ومجموعة شاملة من الأحجام، بما في ذلك الموديلات ذات القطر الكبير؛ ومع ذلك، تتطلب الإصدارات اليدوية عزم تشغيل عالٍ، مما يجعلها غير مناسبة للفتح والإغلاق المتكرر.

تدعم صمامات الحجاب الحاجز أيضاً طرق تشغيل متنوعة وتتطلب عزم تشغيل منخفض، لكن قيود التصنيع تؤدي إلى توفر محدود أكثر للموديلات ذات القطر الكبير.

ثالثاً. الاختلافات الوظيفية والأدائية

1. قدرة تنظيم التدفق

تتفوق الصمامات الكروية في الخنق الدقيق والخطي، مما يجعلها مناسبة للتنظيم المستمر للضغط والتدفق.

تتمتع صمامات الحجاب الحاجز بنطاق تنظيم محدود؛ تسمح تصاميم نوع العتبة بخنق طفيف، بينما الأنواع المستقيمة أكثر ملاءمة لعمليات الفتح الكامل/الإغلاق الكامل. يؤدي التشغيل المطول عند مستويات فتح منخفضة إلى تسريع تآكل الحجاب الحاجز.

2. مقاومة درجة الحرارة والضغط

لا تقيد الصمامات الكروية بالمكونات المطاطية المرنة؛ يمكنها تحمل درجات حرارة وضغوط أعلى، مما يجعلها متوافقة مع السوائل مثل بخار التعقيم عالي الحرارة.

تعتمد حدود التشغيل للضغط ودرجة الحرارة في صمامات الحجاب الحاجز كلياً على مادة الحجاب الحاجز، مما يجعلها غير مناسبة لظروف التشغيل القاسية.

3. اتجاه تدفق الوسط

الصمامات الكروية أحادية الاتجاه ويجب تركيبها وفقاً لعلامات اتجاه التدفق على جسم الصمام؛ يؤدي التركيب العكسي إلى فشل الإحكام.

تدعم معظم صمامات الحجاب الحاجز التدفق ثنائي الاتجاه، مما يوفر مرونة أكبر في تخطيط الأنابيب.

4. خصائص الصيانة

تتضمن صيانة الصمام الكروي بشكل أساسي الحشو والقرص وسطح الإحكام؛ يتطلب الحشو الشد أو الاستبدال مع تقادمه، وهي عملية تستلزم تفكيك مسار تدفق جسم الصمام.

تتضمن صيانة صمام الحجاب الحاجز بشكل أساسي استبدال الحجاب الحاجز. يمكن القيام بذلك ببساطة عن طريق إزالة مثبتات الغطاء دون تفكيك جسم الصمام بالكامل، مما يقلل من الإخلال بالبيئة النظيفة لنظام الأنابيب.

رابعاً. مرجع لسيناريوهات التطبيق

اختيار الصمام الكروي:

لأنظمة الأنابيب النظيفة التي تتطلب تنظيماً دقيقاً لمعدل التدفق والضغط

لخطوط العمليات التي يجب أن تتحمل درجات الحرارة العالية وبخار التعقيم

للتطبيقات ذات القطر الكبير التي تتضمن دورات فتح/إغلاق غير متكررة، حيث يكون الخنق والتنظيم هما الوظيفتان الأساسيتان

اختيار صمام الحجاب الحاجز:

لخطوط العمليات ذات متطلبات نقاء المواد الصارمة التي يجب أن تدعم إجراءات التنظيف في المكان (CIP) والتعقيم في المكان (SIP)

للتطبيقات التي تتطلب القضاء على تسرب الساق ومنع التلوث من الشوائب

لخطوط العمليات المستخدمة بشكل أساسي للتشغيل/الإيقاف، مع استخدام ضئيل للخنق أو التنظيم بالفتح الجزئي

خامساً: الخلاصة

يمكن لكلا نوعي الصمامات إغلاق وسط خط الأنابيب، ومع ذلك لكل منهما مزايا مميزة. توفر الصمامات الكروية قدرات خنق وتنظيم ضغط فائقة، بالإضافة إلى مقاومة ممتازة لدرجة الحرارة والضغط، مما يجعلها مناسبة لأنظمة الأنابيب النظيفة العاملة في درجات حرارة عالية والتي تتطلب تنظيماً مستمراً. تعزل صمامات الحجاب الحاجز الوسط تماماً عن آلية التشغيل وتتميز بمسارات تدفق سهلة التنظيف والتعقيم، مما يضمن نقاء المواد بشكل أفضل؛ ومع ذلك، بسبب قيود مادة الحجاب الحاجز، تُستخدم في الغالب لتطبيقات التشغيل/الإيقاف. لا يوجد خيار "أفضل" مطلق؛ يجب أن يستند الاختيار إلى تقييم شامل للضغط ودرجة الحرارة وخصائص الوسط ومتطلبات العمليات النظيفة.
